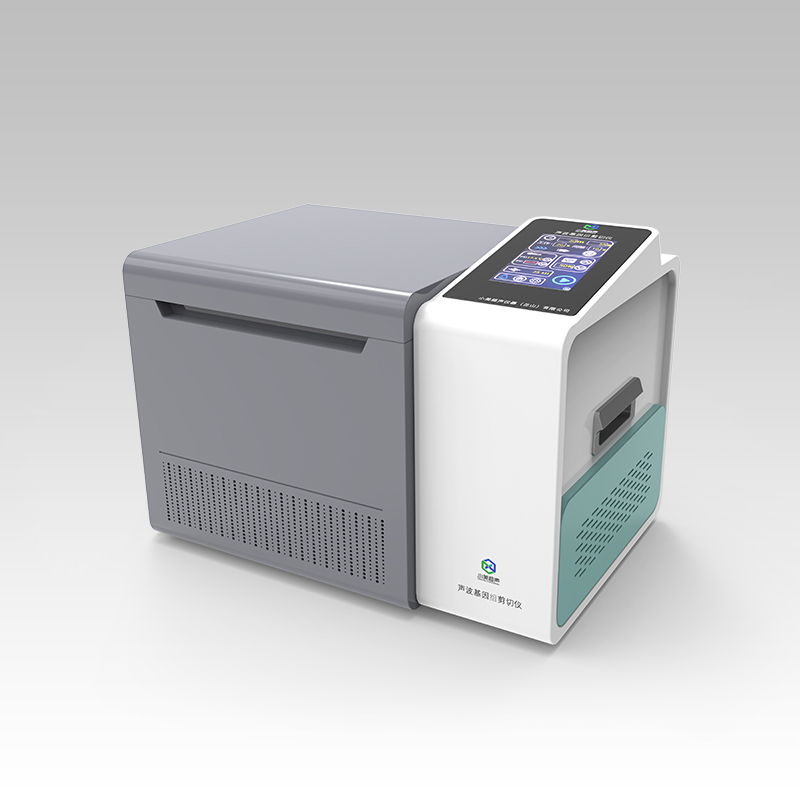

高通量超聲波基因組剪切儀又名聚焦超聲波剪切儀,聲波基因組剪切儀，XM-M220單槽XM-ME220雙槽
高通量聲波基因組剪切儀是在傳統超聲波處理基礎上的技術革新,通過球面固態超聲換能器將聲波以
三維方式聚焦到樣本區域，聚焦聲波能夠以不同角度的能量輸入獲得良好的處理效果,避免傳統超聲能
量的不聚集可能引起的樣本處理過度及熱損傷。采用等溫、旋轉離心管及非接觸的方式對樣品進行打斷
,勻漿和混合。用于無菌、超微量破碎，隔著離心管能打斷染色體。且不產生感染性飛霧,超聲探頭與樣
品不接觸，避免交叉污染。自動聲波聚焦通過精確的控制系統和自動化的冷水機操作，為樣本處理提供
高效可控、重復性優良、溫度恒定及無污染的處理環境。目前已廣泛應用于基因組學、蛋白質組學、細胞
生物學等研究中。
·更短的波長-低至3mm波長,與生物樣本大小相同數量級,更容易聚焦。
·更集中的聲波-精確聚焦聲波至樣品區域,減少能量損失,帶來更低的功耗。
·更安靜更健康-臨床醫學級超聲頻率,處于安全聽力范圍之外,無噪音,對人體無害。
基本原理：
通過壓電轉換器，將電信號轉變?yōu)楦哳l聲波信號，產生數百萬的分子“空穴”，利用“空穴”在幾秒內變大、破裂產生的瞬時流體剪切力，通過等溫、非接觸的方式對樣本進行打斷、勻漿和混合。
應用領域：
組織破碎與勻漿、蛋白質提取、蛋白質消解、DBS血卡收集提取、MALDI-TOF樣本處理、細胞及亞細胞組分裂解、ccfDNA提取、ChIP染色質剪切、DNA/RNA提取、生物標志物提取、DNA/RNA片段化、FFPE樣本核酸提取、配方設計、脂質體制備、納米顆粒制備、化合物分散/溶解、藥物合成與微粉化
不同片段化方法的對比：
超聲波打斷法；
操作簡單,耗時短,成本低；
隨機片段化,無GC序列偏好；
剪切效果不受DNA濃度影響；
片段化結果集中度高.目的長度片段得率高。
酶切法：
實驗要求嚴格,針對不同樣本合適的片段化條件摸索不易,成本較高；
存在序列偏好性；
需要根據樣本濃度改變酶濃度，酶活性易受到溶液成分影響；
目標長度片段集中度較低。
傳統探頭和非接觸式的對比：
傳統探頭超聲波破碎儀
探頭與樣品直接接觸,有金屬離子污染,一次只能處理一個樣品，實驗周期長。
對于多個樣品,需要重復使用同一探頭,容易造成樣品交叉污染。
由于每次探頭插入樣品的深度不一,每次超聲的能量分布也不盡相同,影響實驗結果的重復性和準確性。
由于不能采用封閉系統,在超聲過程中產生的氣霧或者泡沫會擴散到環境中,造成潛在的生物危險。
非接觸式超聲波破碎儀
消除了傳統的手持探頭,固定探頭的繁瑣。
消除了樣品交叉污染的危險;能隔著離心管能打斷染色體、破碎細胞。
無氣霧浮質產生-增強生物安全性.用于無菌操作。
主要優勢：
1.通量高：一次可同時處理30-60個樣品，實驗效率高
2.無需頻繁操作探頭：各樣品均在單獨的全封閉試管中，避免交叉污染
3.產品配置豐富，適合于不同樣品的實驗：適用之樣本管型式 0.1ml-15ml多種適配器
4.超聲參數設置靈活，實驗步驟標準化，實驗重復性好，結果可靠性高
5.無需特殊專用耗材，實驗成本低
6.采用4℃低溫水浴超聲波，能量分布均勻，超聲作用完全，樣品完全在低溫環境中進行，避免了樣品的變性
性能特點：
1.無需特殊耗材，操作簡單，時間快，通常一個實驗最短時間只需5分鐘
2.儀器配有旋轉馬達，超聲時自動連續旋轉離心管適配器，使超聲能量分布更均勻
3.采用7寸醫用級電阻觸摸屏觸控操作，屏幕實時顯示工作參數時間、溫度、功率及連續模式和間隙模式顯示，操作簡便，運行狀態倒計時顯示
4.微處理器設有密碼保護功能，內置程序，可根據樣品類型，輸入不同的程序，達到實驗?zāi)康模瑹o需頻繁搜索實驗條件
5.儀器具有超電流、超電壓、超溫報警功能，當溫度超過設定溫度，自動停止超聲并報警，保證樣品的完整性
實驗效果：

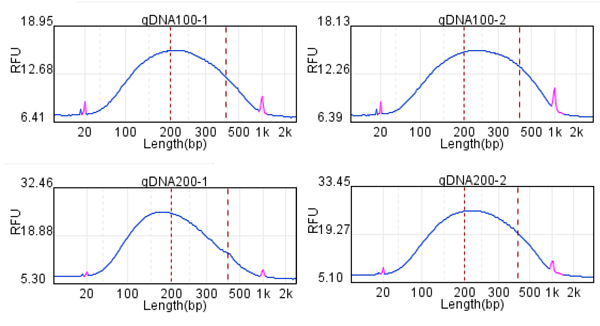

1.gDNA不同起始量打斷效果
可對不同起始量的樣品體積進行打斷，可得到高重復的DNA剪切結果，不同初始樣本量均能得到一致性的片段。

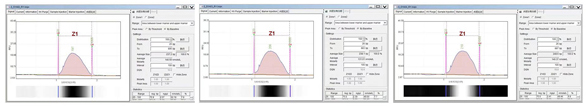

2.全血片段對比：

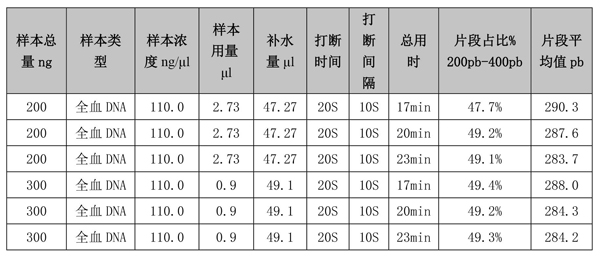

3.不同投入量和不同超聲時長的測試結果：
在投入量分別是200ng時，通過Qsep100片段分析儀檢測，打斷的DNA片段在200-400bp區間占比分別是
47.7%、49.2%、49.1%;片段平均值分別是290.3bp、287.6bp、283.7bp，
在投入量分別是300ng時，通過Qsep100片段分析儀檢測，打斷的DNA片段在200-400bp區間占比分別是
49.4%、49.2%、49.3%;片段平均值分別是288.0bp、284.3bp、284.2bp，
說明該儀器打斷效果不錯，打斷片段峰形為單一峰形，較完整。

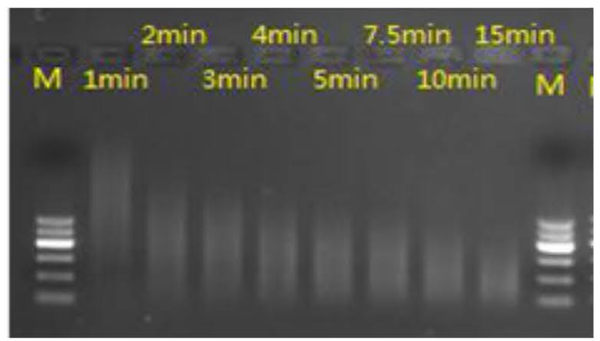

4.相同處理時長的樣本混合后，瓊脂糖凝膠電泳檢測結果:
圖2:處理時長相同的樣本(8組)均勻混合后電泳檢測結果 Marker 條帶從下往上依次為100bp、200 bp、300bp、400bp(最亮條帶)、500bp、600 bp。

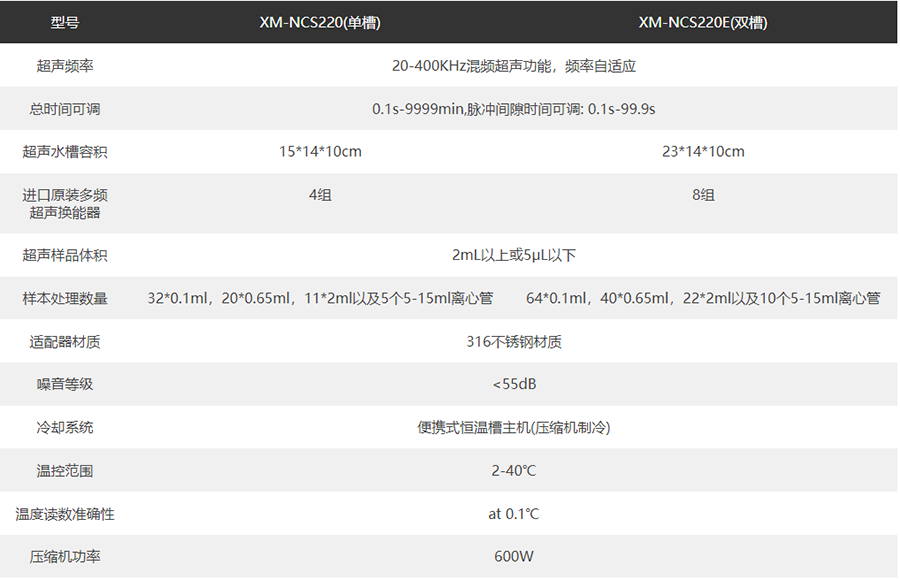

技術參數：
型號 | XM-M220(單槽) | XM-ME220(雙槽) |
超聲頻率 | 20-400KHz混頻超聲功能，頻率自適應 | |
總時間可調 | 0.1s-9999min，脈沖間隙時間可調:0.1s-99.9s | |
超聲水槽容積 | 15*14*10cm | 23*14*10cm |
進口原裝多頻超聲換能器 | 4組 | 8組 |
超聲樣品體積 | 2mL以上或5μL以下 | |
樣本處理數量 | 32*0.1ml，20*0.65ml，11*2ml以及5個5-15ml離心管 | 60*0.1ml，40*0.65ml，22*2ml以及10個5-15ml離心管 |
適配器材質 | 316不銹鋼材質 | |
噪音等級 | ＜55dB | |
冷卻系統 | 便攜式恒溫槽主機(壓縮機制冷) | |
溫控范圍 | 2-40℃ | |
溫度讀數精確性 | at 0.1℃ | |
壓縮機功率 | 600W | |
研究領域：組蛋白的修飾研究、染色質表觀遺傳修飾研究、轉錄調控分析、藥物開發研究、有絲分裂研究DNA損傷與凋亡分析等。
